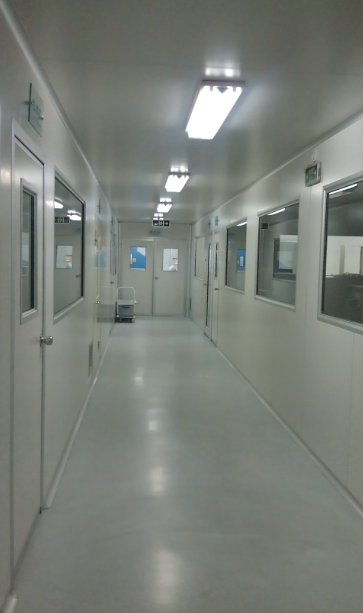

化妆品厂净化工程
洁净室又称无尘室、无尘车间、洁净车间、净化车间,公司面向化妆品行业、食品行业、医药行业、光电行业、光学行业、化工行业、汽车行业等

马上咨询
相关产品
详细介绍

洁净室中的温湿度控制

洁净空间的温湿度主要是根据工艺要求来确定,但在满足工艺要求的条件下,应考虑到人的舒适度感。随着空气洁净度要求的提高,出现了工艺对温湿度的要求也越来越严的趋势。具体工艺对温度的要求以后还要列举,但作为总的原则看,由于加工精度越来越精细,所以对温度波动范围的要求越来越小。例如在大规模集成电路生产的光刻曝光工艺中,作为掩膜板材料的玻璃与硅片的热膨胀系数的差要求越来越小。直径100 um的硅片,温度上升1度,就引起了0.24um线性膨胀,所以必须有±0.1度的恒温,同时要求湿度值一般较低,因为人出汗以后,对产品将有污染,特别是怕钠的半导体车间,这种车间温度不宜超过25度,湿度过高产生的问题更多。相对湿度超过55%时,冷却水管壁上会结露,如果发生在精密装置或电路中,就会引起各种事故。相对湿度在50%时易生锈。此外,湿度太高时将通过空气中的水分子把硅片表面粘着的灰尘化学吸附在表面难以清除。相对湿度越高,粘附的越难去掉,但当相对湿度低于30%时,又由于静电力的作用使粒子也容易吸附于表面,同时大量半导体器件容易发生击穿。对于硅片生产最佳湿度范围为35—45%。

气压规定

对于大部分洁净空间,为了防止外界污染侵入,需要保持内部的压力(静压)高于外部的压力(静压)。压力差的维持一般应符合以下原则:

1.洁净空间的压力要高于非洁净空间的压力。

2.洁净度级别高的空间的压力要高于相邻的洁净度级别低的空间的压力。

压力差的维持依靠新风量,这个新风量要能补偿在这一压力差下从缝隙漏泄掉的风量。所以压力差的物理意义就是漏泄(或渗透)风量通过洁净室的各种缝隙时的阻力。

洁净室中的气流速度规定

这里要讨论的气流速度是指洁净室内的气流速度,在其他洁净空间中的气流速度在讨论具体设备时再说明。

对于乱流洁净室 由于主主要靠空气的稀释作用来减轻室内污染的程度,所以主要用换气次数这一概念,而不直接用速度的概念,不过对室内气流速度也有如下要求;

(1)送风口出口气流速度不宜太大,和单纯空调房间相比,要求速度衰减更快,扩散角度更大。

(2)吹过水平面的气流速度(例如侧送时回流速度)不宜太大,以免吹起表面微粒重返气流,而造成再污染,这一速度一般不宜大干0.2m/s。

对于平行流洁净室《习惯上称层流洁净室),由于主要靠气流的“活塞打挤压作用排除行染,所以截面上的速度就是非常重要的指标。过去都参考美国20gB标准,采用0.45m/s.但人们也都了解到这样大速度所需要的通风量是极大的,为了节能,也都在探求降低风速的可行性。

在我国,《空气洁净技术措施》和(洁净厂房设计规范)都是这样规定的

垂直平行流(层流)洁净室≥0.25m/s

水平平行流(层流)洁净室≥0.35 m/s

噪声控制

洁净室噪声标准一般均严于保护健康的标准,目的在于保障操作正常进行,满足必要的谈话联系及安全舒适的工作环境。因此衡量洁净室的噪声主要指标是:

1.烦恼的效应

由于噪声,使人感到不安宁而产生烦恼情绪,一般分为极安静、很安静、较安静、稍嫌吵闹,比较吵闹和极吵闹7个烦恼等级。凡反应水平属于很吵闹和极吵闹者,即为高烦恼,高烦恼人数在总人数中的百分比即为高烦恼率。

2.对工作效率的影响

这主要看三方面的反应水平,这三个方面是:集中精神,动作准确性,工作速度;

3.对综合通讯的干扰

这主要分为:清楚或满意,稍困难,困难,不可能

对以上三方面指标都用A声级来评价。在50年代曾提出用一条频谱曲线作为评价标准即各频带中心频率的声压级不得超过该曲线。后来了解到刷A等级来计量噪声与噪声的语音干扰和烦恼程度更为台适,可以代替倍频带声压级作为评价标准的指标。

向有很高的要求。这里有必要先说明一下无窗洁净室的照明方式:

(1)一般照明

它指不考虑特殊的局部需要,为照亮整个被照面积而设置的照明。

(2)局部照明

这是指为增加某一指定地点(如工作点)的照度而设置的照明。但在室内照明由一般不单独使用局部照明。

(3)混合照明

这是指工作面上的照度由一般照明和局部照明合成的照明,其中一般照明的照度按《洁净厂房设计规范》应占总照度的10%—15%,但不低干150LX。 单位被照面积上接受的光通量即是照明单位勒克斯(LX)。

国外洁净室的强度要求极高,例如美国关于洁净室的几个标准的要求是.

人工光300lx有较好的效果,当工件精细程度更高时,500x也是允许的。对于要红灯照明的地方,如电子行业的光刻车间,其照度一般为(25—501x),

用天然光时可允许更高的照度,因而对工作是有利的,所以今后洁净室的照明既采用人工光也采用天然光可能是有前途的,这也是为了节能而出现的一种动向。
